Hướng dẫn đường cong LM THK HCR25A – Thông số kỹ thuật & Lựa chọn

Hướng dẫn LM cong THK HCR25A – Thông số kỹ thuật, tải trọng & lựa chọn

THK HCR25A là một ống dẫn chuyển động tuyến tính cong được thiết kế cho các chuyển động tròn và vòng cung chính xác. Nó thuộc dòng HCR, vẫn giữ khả năng chịu tải bằng nhau bốn chiều của THK ngay cả trên các đường ray cong. Các ứng dụng điển hình bao gồm bàn chỉ mục quay, xử lý chất bán dẫn, máy đóng gói, kiểm tra tự động, thiết bị giải trí và hệ thống chuyển hàng tuần hoàn.

Trước khi đánh giá bất kỳ hướng dẫn cong nào, bạn cần có các thông số kỹ thuật rõ ràng. Hướng dẫn này bao gồm kích thước khối, tải trọng động/tĩnh, dung tích mô-men, tùy chọn bán kính và ví dụ về kích thước thực tế — tất cả đều tập trung vào một nơi.

Kích thước khối (HCR25A)

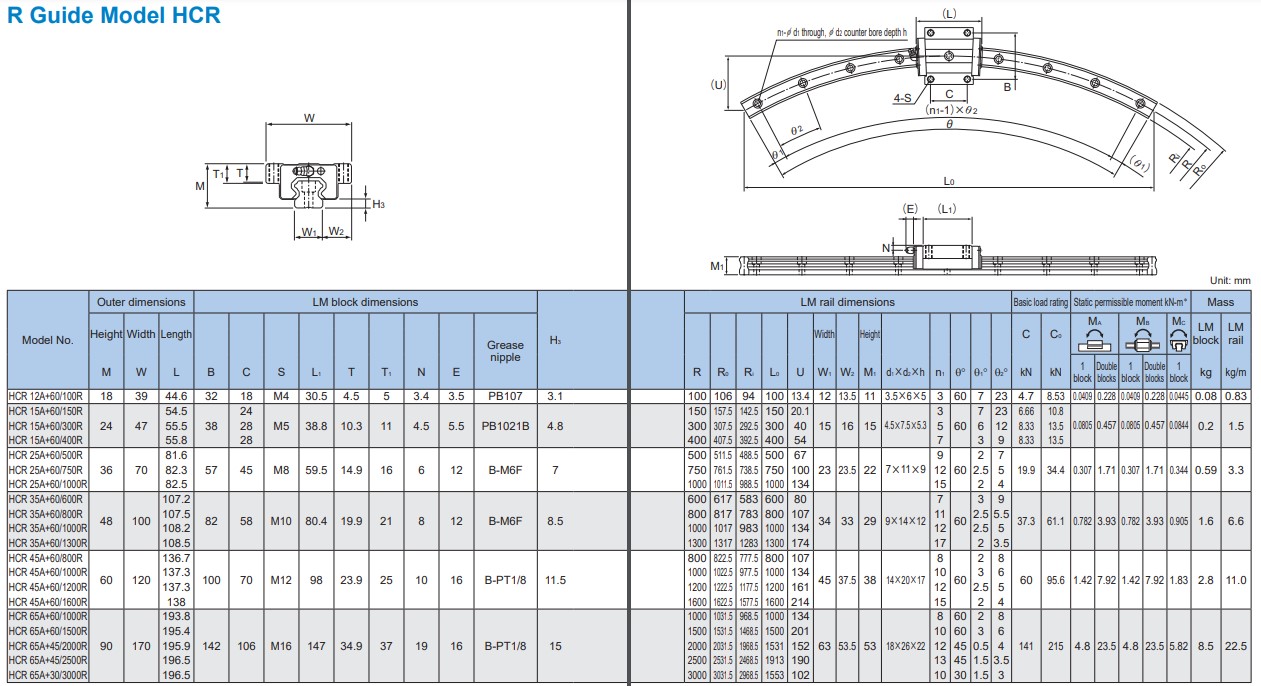

Theo bảng kích thước chuỗi HCR, khối HCR25A đo lường như sau:

Các kích thước này áp dụng cho các cấu hình HCR25A+60/500R, 750R và 1000R — kích thước khối giống nhau trên tất cả các tùy chọn bán kính.


Đánh giá tải trọng (Động & Tĩnh)

Các con số quan trọng nhất đối với bất kỳ ống dẫn tuyến tính nào là khả năng chịu tải của nó. HCR25A mang lại:

Công suất động học (19,9 kN)– tải trọng mà hướng dẫn đạt được tuổi thọ lý thuyết định mức. Tương đương khoảng 19.900 N, 2.029 kgf, hoặc 4.474 lbf.
Định mức tĩnh (34,4 kN)– tải trọng cố định tối đa trước khi biến dạng vĩnh viễn có thể xảy ra. Tương đương khoảng 34.400 N, 3.508 kgf, hoặc 7.733 lbf.

Khả năng tải mô men

Trong các lắp đặt thực tế, tải trọng lệch và tải trọng nhô ra tạo ra những khoảnh khắc đặc biệt. Vì mộtđơnKhối HCR25A:

Khi sử dụnghai khối song song, độ cứng của hệ thống và khả năng mô men tăng lên đáng kể:

Đó là lý do nhiều hệ thống tự động hóa quay sử dụng cấu hình hai khối – chúng mang lại độ ổn định và độ chính xác định vị cao hơn nhiều.

Tùy chọn bán kính đường ray

THK cung cấp ba bán kính tiêu chuẩn cho HCR25A:

• R500– HCR25A+60/500R
• R750– HCR25A+60/750R
• R1000– HCR25A+60/1000R

Cả ba phiên bản đều có cùng kích thước khối và tải trọng – chỉ có đường ray cong thay đổi. Lựa chọn dựa trên đường kính quay cần thiết và không gian có sẵn.

Ví dụ về kích thước thực tế

Ứng dụng:Bàn kiểm tra quay
Tải trọng:Đồ đạc 25 kg + sản phẩm 15 kg = tổng 40 kg.
Lực dọc:F = m·g ≈ 40 × 9,81 ≈ 392 N (0,392 kN).

So sánh với công suất động HCR25A (19,9 kN). Hệ số an toàn khoảng50×. Đối với loại tải này, lực thẳng đứng thuần túy hiếm khi là yếu tố giới hạn – tải trọng mô men và độ cứng gắn thường là yếu tố quyết định thiết kế.

Tại sao các kỹ sư chọn HCR25A

• Thiết kế tải trọng bằng nhau bốn chiều– xử lý tải hướng tâm, ngược và ngang từ cả hai chiều, đảm bảo hoạt động ổn định trong các hệ thống quay phức tạp.
• Độ chính xác định vị trí cao– Đường đua vòm Gothic mang lại độ cứng cao, chuyển động mượt mà, ma sát thấp và khả năng lặp lại xuất sắc.
• Chuyển động cong linh hoạt– cung cấp chuyển động tròn chính xác mà không cần hệ thống cam tùy chỉnh hay vòng bi quay đắt tiền.

Khuyến nghị lựa chọn

Chọn HCR25A khi:

• ✓ Tải trọng dưới 500 kg
• ✓ Có tải mô men vừa phải
• ✓ Yêu cầu chuyển động vòng tròn hoặc vòng cung
• ✓ Cần độ chính xác định vị trí cao
• ✓ Kích thước thiết bị phải giữ cho nhỏ gọn

Hãy cân nhắc các mẫu HCR35A hoặc lớn hơn khi:

• ✓ Dụng cụ nặng được lắp đặt
• ✓ Có tải trọng dầm lớn
• ✓ Hệ thống chỉ số tốc độ cao được sử dụng
• ✓ Tải trọng mô men đáng kể vượt quá 0,3 kN·m trên mỗi khối

Những điểm chính rút ra

THK HCR25A mang lại sự cân bằng tuyệt vời giữa kích thước nhỏ gọn và khả năng chịu tải. Tham khảo nhanh:

• Tải trọng động (C):19,9 kN
• Chỉ số tải tĩnh (C₀):34,4 kN
• Dung tích mô men (MA/MB):0,307 kN·m
• Dung tích mô men (MC):0,344 kN·m
• Bán kính có sẵn:500 mm, 750 mm, 1000 mm
• Kích thước khối:36 × 70 × 82 mm

Đối với hầu hết các bàn quay tự động, thiết bị kiểm tra, máy bán dẫn và hệ thống chuyển tròn, HCR25A cung cấp tải trọng đủ trong khi vẫn duy trì độ chính xác và độ bền chuyển động nổi tiếng của THK. Luôn kiểm tra phân bố mô men thực tế và điều kiện lắp đặt để tận dụng tối đa hướng dẫn này.
